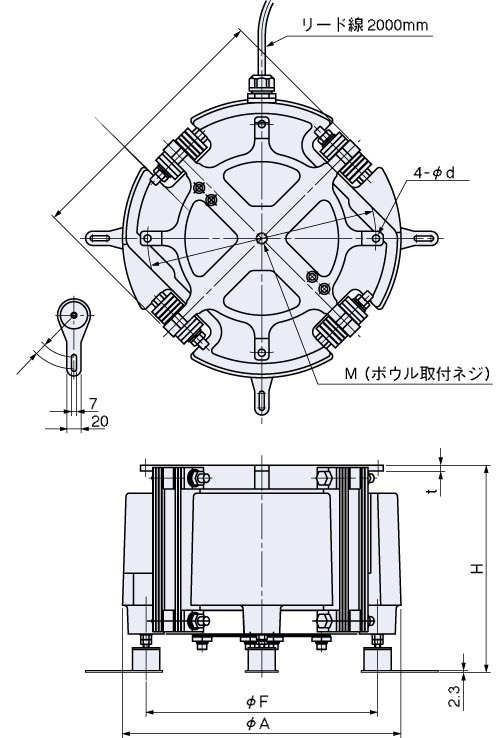

外形尺寸图
DM系列shinko_sinfonia_神钢电机供料机

寸法表

単位:mm

形式

H φA B M φD φd t φF
DM-30B 285~295 310 270 M12 270 10 8 252
DM-38B 290~300 390 370 M16 320 10 8 324
DM-45B 360~370 460 440 M16 365 12 10 390
(注)   (1) 防振ゴム座は任意方向に取付けられます
(2)ボウル標準取付けは周囲4箇所(4-φ3d)です。
