| 形式 |
C9-3VFT-2 |
C9-3VFT-1 |
| 入力電源 |
AC200／220V±10% 50／60Hz |
AC100／110V±10% 50／60Hz |
| 制御方式 |
PWM方式 |
出
力 |
電圧 |
0～190V |
| 振動数 |
パーツフィーダ |
50～90Hz 100～180Hz |
| リニアフィーダ |
50～90Hz 65～120Hz 100～180Hz |
| 最大電流
|
パーツフィーダ |
3A |
| リニアフィーダ |
1.0A |
運
転
モ
｜
ド |
オートチューニング |
周波数自動追尾機能により周波数設定が不要で定振幅制御を行う |
| 定振幅モード |
設定した周波数にて定振幅制御を行う |
| 定電圧モード |
周波数、出力電圧を手動設定する |
付
加
機
能 |
早出し機能 |
残ワーク排出時など、PF側の振幅を一時的に増幅する |
| 速度切替 |
外部信号により振幅設定値切替が可能（最大４設定） |
| 運転•停止信号 |
外部信号により運転／停止が可能 |
| 出力信号 |
パーツフィーダ側の運転に同期した信号を出力 |
| ソフトスタート |
立ち上がり時間 0.2～2.0秒 |
| オン??オフディレイ |
ディレイ時間 0.2～4.0秒 |
| センサ電源 |
DC12V、MAX80ｍAを3Pコンセントプラグに用意 |
同
期
電
源
出
力 |
機能 |
パーツフィーダの運転（RUN）に同期した電源出力 |
| 制御方法 |
トライアックによるON／OFF制御 |
| 出力電圧 |
コントローラ入力電源に同じ |
| 最大電流 |
2A |
使
用
条
件 |
耐ノイズ電圧 |
1000V以上 |
| 使用温度範囲 |
0～40℃ |
| 使用湿度範囲 |
10～90％（但し、結露なきこと） |
| 外形色 |
グレー日本塗料工業
S2－1006） |

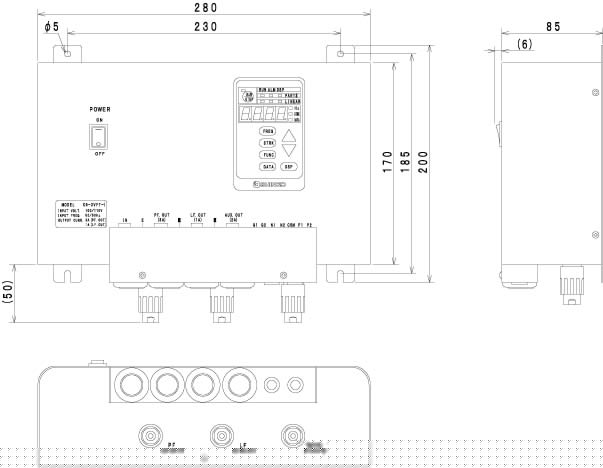

| 外形寸法 |
280W×200H×90D（コンセントプラグ含まず） |
| 質量(Kg) |
2.3 |
弊
社
適
応
商
品 |
パーツフィーダ |
EA－15.20.25.30.38.45
ER－25.30.38.45 |
| リニアフィーダ |
LFB－300.400.550
LFG－400.550.700 |
