线圈旋转型shinko_sinfonia_神钢电机离合器＜TR-5000＞

形　式	TR-5000
定格トルク　　　Nm	50000
定格電圧　　　　 DC-V	100
消費電力　　　　W(at75℃)	175
質量　　　kg	435

受注生産品

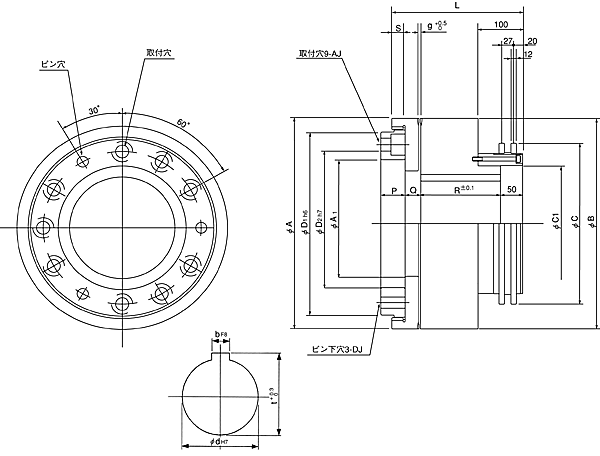

単位 : mm

径方向	A	540
	A₁	260
	B	540
	C	380
	C₁	280
	D₁	460
	D₂	310

軸方向	L	391
	P	70
	Q	51
	R	220
	S	30
	g	2

取
付

P.C.D

380

AJ

φ33穴

φ51座グリ深さ40

DJ

φ30	-0.1
	-0.4

軸
穴

d

200

b

45

t

214
