线圈旋转型shinko_sinfonia_神钢电机离合器<TR-15>



形 式

TR-15
定格トルク     Nm
150

定格電圧     DC-V

24
消費電力    W(at75℃)
34

質量               kg

2.5

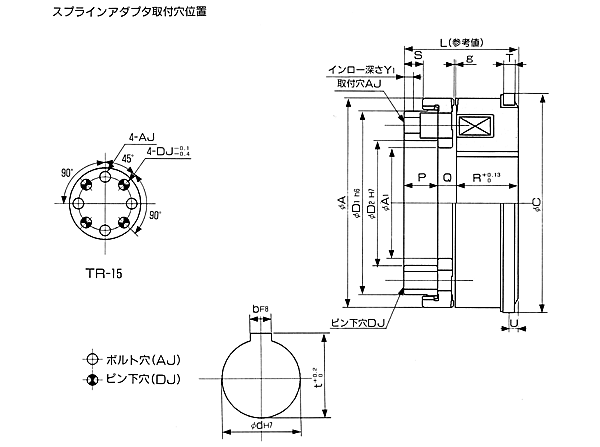

単位 : mm



A 98.6
A1 52.3
C 104.8
D1 86
D2 58


L 54.6
P 15.7
Q 9.56
R 29.34
S 9.4
T 6.3
U 5.1
Y1 4
g
0.4 +0.3
0

A
J
P.C.D 72.9



φ55穴
φ9座グリ
深さ6.5
D P.C.D 72.9
ピン下穴 8

d 42
b 12
t 45.5
電源箱
DMP-63/24A
