线圈静止型shinko_sinfonia_神钢电机离合器<TO-20>



形 式

T0-20
定格トルク    Nm
200

定格電圧      DC-V

24
消費電力        W(at75℃)
50

質量                   kg

4.2

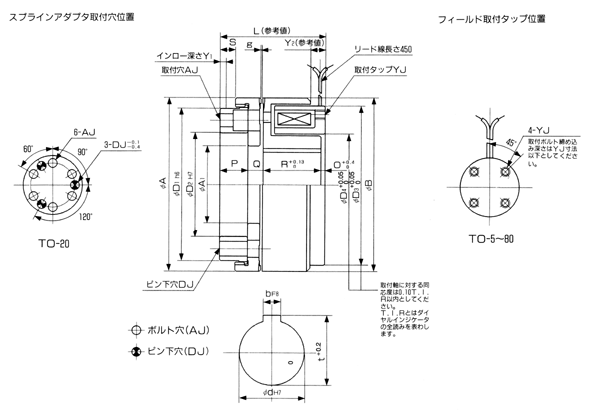

単位 : mm



A 117.4
A1 55
B 117.3
D1 103
D2 70
D3 108.71
D4 66.85


L 71.4
O 2.5
P 19
Q 10.78
R 39.12
S 10.4
Y1 5
Y2 9.9
g
0.4 +0.3
0

AJ P.C.D 86.87
ボルト穴
φ8.8穴φ14
座グリ深さ10
DJ P.C.D 86.87
ピン下穴 10
YJ P.C.D 95.25
タップ M6×6

d 44
b 12
t 47.5
電源箱
DMP-100/24A
